产品描述:

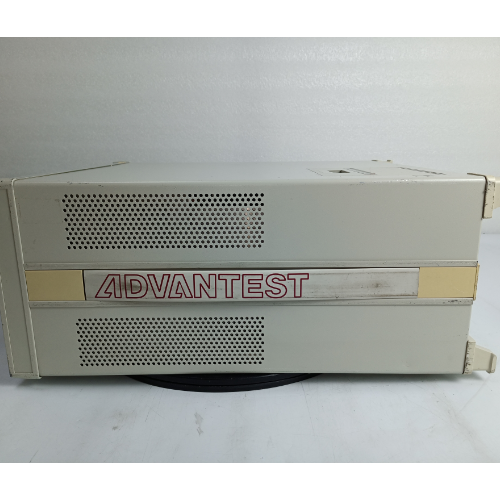

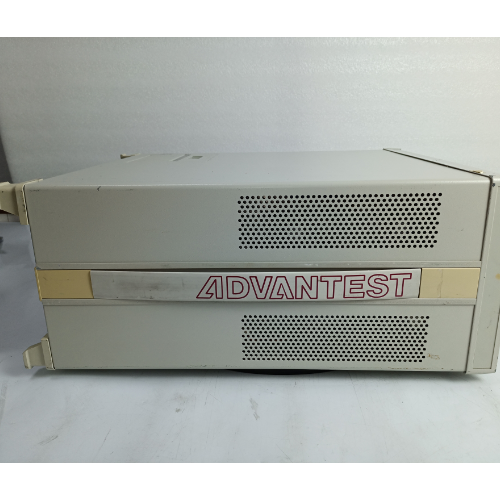

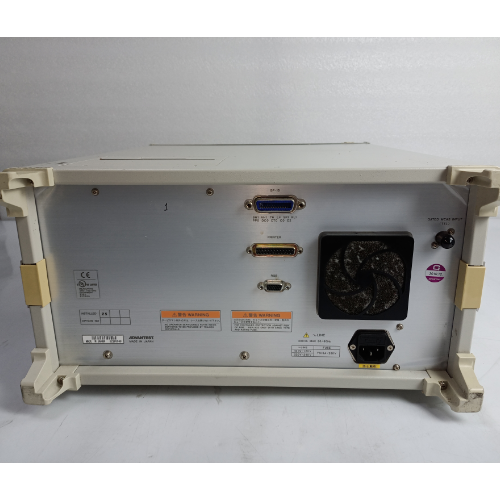

Q8384是来自Advantest的光学分析仪。光谱分析仪,又称光学分析仪,是一种测量光源功率的精密仪器。这种电子测试设备是用于监测功率分布在指定波长范围内。它以图形的形式显示测量结果,其中功率为垂直刻度,波长为水平刻度。
特点:
- 高波长分辨率10 pm
- 波长精度高达20 pm
- 宽动态范围50 dB (0.1 nm)和60 dB (0.2 nm)
- 直接输入的信号:+ 23 dBm(200mw)
- EDFA NF的精确测量
- 光学频率显示
- 多样化的波分复用分析功能
- 独特的限位线功能,可判断是否通过
Advantest / 爱德万 Q8384 光谱分析仪具有高波长分辨率和宽动态范围等特点3。主要应用于以下领域3:
- 光通信领域:在 DWDM 光通信系统中,可精确测量光源波长,评估激光二极管的振荡波长特性。其 10pm 的波长分辨率和 20pm 的波长精度,能满足对密集波分复用信道中光信号的高精度测量需求。还可测量光放大器的噪声系数(NF),仪器配备自动光放大器 NF 测量和运算功能,能分离并测量间隔很近的光信号,动态范围在 0.1nm 时为 50dB,在 0.2nm 时为 60dB,可同时显示多个测量结果列表。
- 光学元件测试:利用 EE - LED 的宽带光源,可方便地测量和评估窄带滤光片的传输和损耗特性。还能准确评估 DWDM 传输系统中使用的其他光学元件的精确特性,如测量波分复用信号的波长间隔等。
- 光纤陀螺领域:可用于掺铒超荧光光纤光源等相关测试,通过设置特定波长范围采集光谱,并将数据发送到上位机进行处理,有助于研究光源的平均波长热稳定性等特性,对光纤陀螺标度因数的温度补偿等研究有重要作用。
- 科研实验:在光学相关的科研实验中,可用于对光信号的光谱特性进行高精度测量和分析,为光学原理研究、新型光学材料研发等提供准确的光谱数据支持,帮助科研人员深入了解光与物质的相互作用等相关物理过程。
