_{在高分子材料工业中，橡胶制品的性能优劣直接取决于其加工工艺与配方设计，而硫化作为橡胶加工过程中的核心环节，对最终产品的物理机械性能起着决定性作用。如何科学、准确地评估未硫化橡胶的流变特性，确定其最佳硫化时间，一直是科研人员与质量控制工程师关注的重点。随着自动化检测技术的发展，无转子扭矩测定仪作为一种先进的材料性能分析设备，已广泛应用于橡胶、轮胎、电线电缆及汽车零部件等行业。
一、产品概述与行业背景
橡胶硫化是指在一定温度和压力条件下，通过硫化剂与橡胶分子链发生交联反应，使线性高分子结构转变为三维网状结构的过程。这一过程不仅改变了橡胶的力学性能，还显著提升了其弹性、耐磨性、耐热性与化学稳定性。然而，硫化不足会导致材料强度低、易变形；过度硫化则可能引起材料老化、变脆。因此，准确掌握胶料的硫化特性曲线，识别焦烧时间、正硫化时间及交联密度，是实现产品质量控制的关键。

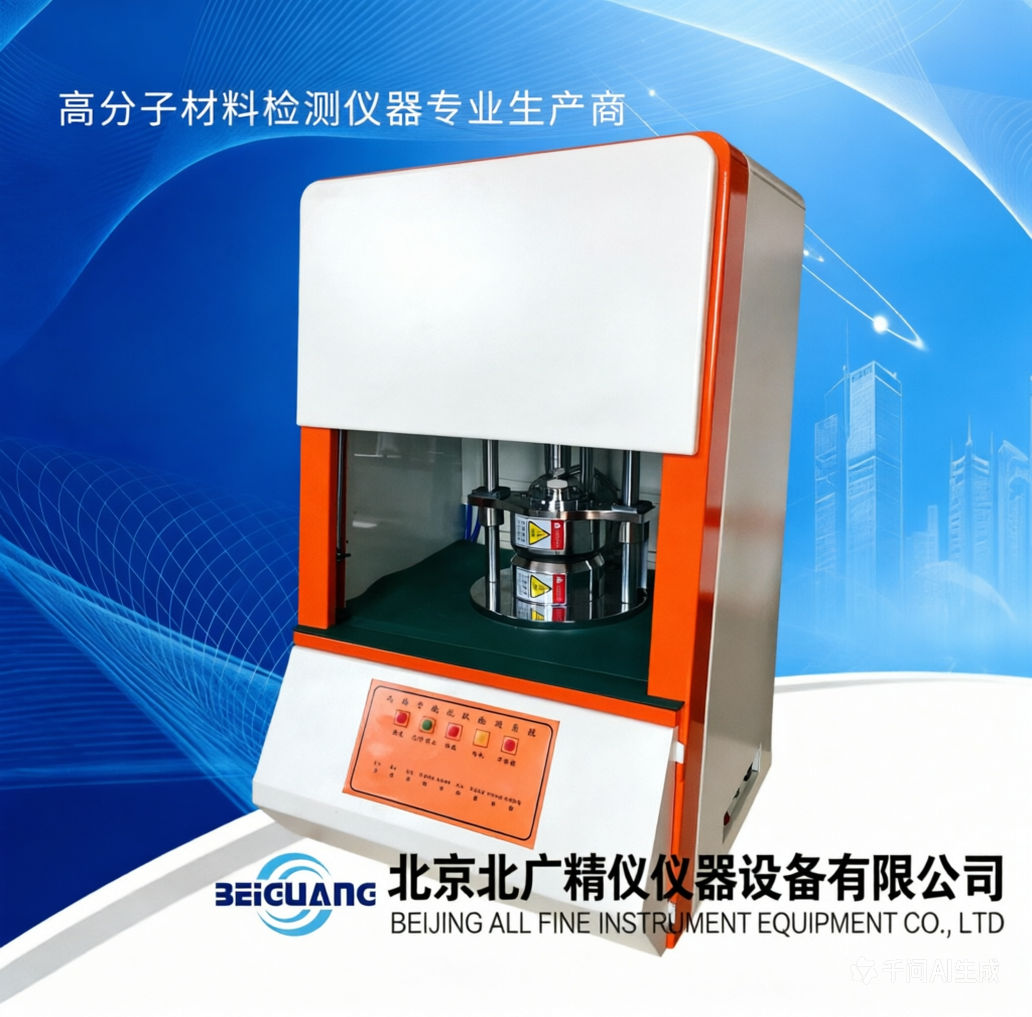

无转子扭矩测定仪BL-200正是基于这一需求而设计的专业测试设备。该仪器通过模拟实际硫化环境，对未硫化橡胶施加振荡剪切变形，并实时监测胶料在硫化过程中转矩的变化，从而绘制出完整的硫化特性曲线。与传统的有转子硫化仪相比，无转子结构避免了转子与模腔之间的机械连接，减少了摩擦损耗与热传导误差，使测试结果更具代表性与重现性。
该设备适用于天然橡胶、合成橡胶、再生胶、混炼胶等多种材料的硫化性能测试，尤其适合对热敏性、高粘度或含有纤维填料的复杂胶料进行精确分析。其测试数据可为配方优化、工艺调整、质量仲裁提供科学依据，广泛服务于橡胶制品厂、科研院所、高校实验室及第三方检测机构。}

<sub>二、工作原理与测试方法解析
无转子扭矩测定仪的核心测试原理基于橡胶在硫化过程中粘弹性变化所引起的阻力矩改变。仪器主要由密闭模腔、下模芯、上模芯、测力传感器、驱动电机及温控系统组成。测试时，将一定质量的未硫化胶样放入模腔中，在设定的温度与压力下闭合模具，使胶料处于密闭环境中。
驱动系统带动下模芯以固定频率和振幅进行往复摆动，通过胶料将运动传递至上模芯，而上模芯则连接着高精度扭矩传感器。随着硫化反应的进行，胶料逐渐由粘流态向高弹态转变，其剪切模量不断增大，所需克服的阻力矩也随之升高。传感器实时采集这一转矩变化信号，并将其转化为数字数据传输至计算机系统。
通过绘制“转矩—时间”关系曲线，即可获得胶料的关键硫化参数：
ML（最低转矩）：反映胶料在测试温度下的流动性与可塑性；
MH（最高转矩）：代表硫化达到平衡状态时的交联密度，与硫化胶的硬度和强度相关；
TS1（焦烧时间）：转矩上升至ML+0.1N·m所需的时间，表征加工安全性；
TC90（正硫化时间）：转矩达到MH-0.1N·m所需的时间，用于确定最佳硫化周期。
BL-200支持多种标准测试模式，用户可根据GB/T 16584、ISO 6502等国际标准设定试验条件，确保测试结果具有可比性与权威性。同时，仪器具备曲线放大、比较、导出等功能，便于多组数据的横向分析与趋势判断。
三、核心技术与系统构成
1. 高精度传感与测量系统
BL-200配备高灵敏度扭矩传感器，量程覆盖0~20N·m，解析度高达0.001N·m，能够捕捉胶料在硫化初期微弱的粘度变化，确保TS1等关键参数的准确性。传感器采用进口核心元件，具有良好的线性度与长期稳定性，有效避免漂移现象。
2. 智能化温控与PID调节
温度是影响硫化反应速率的关键因素。仪器采用智能数字式温控仪表，控温范围为0℃~200℃，控温精度≤±0.3℃，温度分辨率0.1℃，满足绝大多数橡胶材料的测试需求。系统具备实时PID参数自整定功能，可根据环境温度变化自动调整控制策略，保证升温过程平稳、恒温阶段精准。
3. 稳定的驱动与旋转系统
仪器采用步进电机配合振幅调整器的驱动方式，实现对模腔振动频率与振幅的精确控制。标准摆动角度为±0.5º和±1º，模腔振动频率为1.7Hz，符合主流测试标准要求。电机运行平稳，噪音低，使用寿命长，确保长时间试验的数据一致性。
4. 自动化数据采集与处理平台
BL-200采用计算机控制系统，通过RS232接口实现主机与PC端的数据通信。专用测试软件基于Windows平台开发，界面友好，操作直观。用户可通过鼠标点击完成参数设置、试验启动、数据保存与报告打印等操作，极大提升了试验效率。
软件系统支持多任务并行处理，可同时监控多个试验进程，并对曲线进行缩放、标注、对比分析。试验结束后，系统自动生成符合标准格式的测试报告，包含硫化曲线图、关键参数表、试验条件说明等内容，支持导出为PDF、Excel等通用格式，便于归档与共享。
5. 耐用的模腔结构与材质
模腔作为直接接触胶料的核心部件，其材质直接影响测试结果与设备寿命。BL-200采用Cr6WV合金工具钢制造模腔，经过精密加工与热处理工艺，具有高硬度、耐磨、耐腐蚀等优点，能有效抵抗胶料在高温高压下的化学侵蚀，延长使用寿命。
6. 灵活的测控操作方式
为适应不同使用习惯，仪器支持两种操作模式：一是通过计算机软件远程控制，适合需要全程记录与分析的场景；二是通过主机面板轻触按键本地操作，适合快速抽检或单机运行环境，提升使用灵活性。
四、性能参数
A．高精度传感器：0~20N.m。
解析度：0.001N.m。
B．控制系统：采用计算机控制和接口板进行数据的采集、保存、处理和打印试验结果
及曲线处理
C．旋转系统：采用步进Electronics调速电机＋振幅调整器。 摆动角度：±0.5º±1º。
D．控温系统：采用Inteligent数字式温控仪表，实时Automatism调整PID控制参数。
温度控制范围0--20Up℃ 、 测温控制精度≤±0.3℃ 、温度分辩率0.1℃。
E. 数据传输方式：RS232传输
F．显示方式:Vulcanize－105+WIN-XP测试软件计算机屏幕显示，加上优良的用户软件和先进的硬件设备使得整个测量变得非常方便、快捷、精确和愉快。
G．模腔：Cr6wv材质，符合GB/T16584－1996标准要求。
F．测控方式：人性化的测控方式，鼠标即点即用或主机面板轻触按键两种试验方式
硫化仪参数
A．测温范围：0℃－200℃
B．测温精度：≤ ±0.3℃
C．控温精度：≤ ±0.3℃
D．温度分辨率：0.1℃
E．力矩量程：0－10N.m 0－20.m N
F．力矩解析度：0.001N.m
G．模腔频率：1.7Hz
H．振幅：±0.5º±1º
I．环境温度：0－35℃相对湿度
J．尺寸：5906401100mm
K．功率：1KW
五、适用标准与测试依据
BL-200在设计与校准过程中，严格遵循多项国际与国内现行标准，确保测试方法与结果表达的一致性。其主要适用标准包括：
GB/T 16584《橡胶——用无转子硫化仪测定硫化特性》：中国国家标准，规定了无转子硫化仪的测试原理、试样制备、试验步骤及结果计算方法。
ISO 6502《Rubber—Vulcanization characteristics—Determination using oscillating disc curemeters》：国际标准化组织发布的橡胶硫化特性测定标准，被全球多数国家采纳。
意大利相关标准：支持T10、T30、T50、T60、T90等典型硫化时间点的数据采集与分析，满足特定出口产品的检测要求。
这些标准的兼容性使得BL-200不仅适用于国内市场，也能满足出口产品认证、国际合作项目中的测试需求。
六、操作流程与注意事项
1. 试验准备阶段
检查电源连接是否牢固，确认接地良好；
开启计算机与主机电源，预热温控系统至设定温度（如160℃）；
使用标准砝码或校准工具对扭矩传感器进行零点校正；
清洁模腔表面，确保无残留胶屑或油污。
2. 试样制备与装填
按标准要求裁取适量未硫化胶样（通常为圆形片状），质量控制在规定范围内；
将试样放入下模腔中心位置，避免偏心放置；
启动闭模程序，使上模芯压紧试样，形成密闭测试空间。
3. 参数设置与试验启动
在计算机软件界面输入试验编号、样品名称、测试温度、预热时间、试验时长等参数；
选择数据保存路径，勾选曲线显示选项；
点击“开始试验”按钮，系统自动记录转矩变化，并实时绘制曲线。
4. 试验过程监控
观察曲线走势，判断是否存在异常波动或突变；
监测温度是否稳定在设定值附近，偏差不应超过±0.3℃；
若出现异常声响或压力报警，应立即暂停试验并排查原因。
5. 试验结束与数据处理
试验结束后，系统自动锁定MH、ML、TS1、TC90等关键参数；
用户可对曲线进行局部放大，分析硫化反应动力学过程；
打印或导出测试报告，归档保存。
6. 安全与维护提示
开模前务必等待压力释放完毕，防止高温胶料喷溅；
每次试验后应及时清理模腔，避免积碳影响下次测试；
定期检查密封圈老化情况，必要时更换；
避免在强电磁干扰环境下使用，确保信号传输稳定。
七、设备维护与保养建议
为延长仪器使用寿命，保持测试精度，建议建立以下维护机制：
日常清洁：每次试验后用软布擦拭模腔表面，禁用硬物刮擦；
传感器保护：严禁超量程加载，避免剧烈撞击；
温控系统检查：定期检查加热管与热电偶接触是否良好；
软件维护：定期备份试验数据，避免硬盘损坏导致信息丢失；
环境控制：保持实验室清洁、干燥，温度控制在0~35℃，相对湿度不超过85%RH。
八、总结与展望
无转子扭矩测定仪BL-200凭借其高精度传感器、智能温控系统、稳定的机械结构与人性化的软件平台，已成为橡胶材料研发与质量控制中不可或缺的工具。它不仅实现了对橡胶硫化全过程的动态监测，还通过数字化手段提升了数据处理效率与结果可靠性。未来，随着物联网与人工智能技术的融合，此类仪器有望实现远程诊断、自动配方推荐、大数据分析等高级功能，进一步推动橡胶工业向智能化、数字化转型。</sub>
