在现代工业生产与电气工程应用中，绝缘材料的性能直接关系到设备运行的安全性与稳定性。特别是在电机、家用电器以及各类电工设备的制造过程中，绝缘材料需要长期承受复杂的电场环境。为了科学评估固体绝缘材料在高压小电流条件下的抗电弧侵蚀能力，一种专门用于模拟和测试材料耐电弧性能的检测设备应运而生，即绝缘体耐起弧性能检测仪器。

一、主要适用范围及功能特性

绝缘体耐起弧性能检测仪器是依据国家标准GB1411-2002《固体电工绝缘材料高压小电流间歇耐电弧试验方法》以及IPC650、IEC 61621、ASTMD495等相关国际测试标准设计制造的。该设备主要用于对各类固体绝缘材料进行耐电弧性能的定级评定，是材料研发、质量控制及生产检验环节中不可或缺的关键设备。

该仪器的应用领域涵盖了电机、电器、家用电器等多个行业，特别适用于对电工用塑料、树脂胶、绝缘漆等非金属介质的绝缘性能进行测试。其测试对象广泛，包括但不限于各类塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘油、绝缘漆以及纸板等固体绝缘介质。通过模拟高压电弧对材料表面的持续冲击与侵蚀，仪器能够有效反映出材料在实际使用环境中抵抗电弧破坏的能力，从而为材料的选型与改进提供数据支持。

二、试验过程描述与测试逻辑

耐电弧测试的核心在于模拟电弧对绝缘材料的渐进式破坏过程。该测试通常采用高压小电流的间歇性电弧放电方式，通过控制电弧的通断时间、电流大小以及持续作用时间，来观察材料表面的状态变化。

根据标准测试流程，试验过程通常分为多个阶段，每个阶段对应不同的电流强度与通断频率。初始阶段通常采用较低的电流密度和特定的通断比，例如在第一阶段，电弧电流设定在特定数值，通断时间按照特定的比例进行循环，持续作用一定时间。随后，测试会逐步进入后续阶段，调整电流参数或通断模式，以增强对材料的考验强度。在测试的中后段，可能会进入连续导通模式，即电弧持续燃烧，不再进行间歇性切断，以此来加速材料的老化与破坏过程，直至材料表面形成导电通道或出现明显的烧蚀痕迹。

这种分阶段、渐进式的测试方法能够清晰地展示绝缘材料从表面碳化、裂纹产生到最终失去绝缘性能的全过程。通过记录每个阶段的时间参数以及材料的状态变化，技术人员可以准确判断材料的耐电弧等级，进而评估其在实际应用中的寿命与可靠性。

三、主要技术要求与性能参数

为了确保测试结果的准确性与重复性，绝缘体耐起弧性能检测仪器必须满足一系列严格的技术指标。以下是该设备必须具备的核心性能参数，这些参数直接决定了仪器的测试能力与适用范围：

输入电压要求为交流 220 V，以适应常规实验室的供电环境。输出电压范围需达到交流 0 至 20 KV，并且具备连续可调功能，以便根据不同的测试标准和材料特性施加合适的电压。电器容量应不低于 2 KVA，以保证在高压输出时的功率稳定性。试验方式需同时支持间歇电弧和连续电弧两种模式，以满足不同标准的测试需求。

在电流控制方面，试验电流通常提供 10MA、20MA、30MA、40MA 等多个档位可供选择，以适应不同强度的测试要求。试验电压的控制误差需优于 2％，确保施加在样品上的电压值精确可靠。电弧通断时间的误差需控制在 5ms 以内，以保证电弧作用时间的精准度。电流控制精度优于 ±10%，电流测试精度优于 ±1.5%，这两个指标保证了测试过程中电流参数的稳定性与测量的准确性。

针对电极系统，设备对试验压力有明确要求，即 0.5±0.05N，这一微小的压力值能够保证电极与样品表面的良好接触，同时避免因压力过大导致样品变形。电极规格通常配备两套，一套为不锈钢板状电极，尺寸为 25.4mm12.7mm0.15mm；另一套为钨钢电极，规格为 ￠2.4mm*70mm。电极配置角设计为 110 度，电极重量为 50G。电极距离标准设定为 6.35±0.1mm，且具备可调节功能，以适应不同厚度或测试标准的样品。

此外，为了保障操作人员的安全，设备必须配备完善的安全防护措施。这些措施包括但不限于超压保护、过流保护、短路保护、安全门开启保护以及软件误操作保护。这些多重保护机制能够在异常情况发生时迅速切断电源，防止设备损坏或人员受伤。

四、设备配置与辅助组件

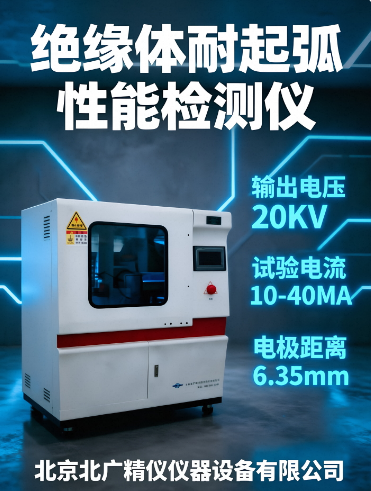

一套完整的绝缘体耐起弧性能检测仪器通常由多个核心组件构成。除了试验主机外，还包括独立的 2 万伏高压发生器，这是产生测试所需高压电场的核心部件。为了适应不同材料的测试需求，设备通常会标配两套试验电极，分别用于不同类型的样品测试。此外，为了在测试结束后安全地释放残余电荷，设备会配备一只树脂式的放电棒。为了方便用户操作与维护，设备还会附带完整的产品使用说明书以及合格证等文件。

五、总结

绝缘体耐起弧性能检测仪器是评估固体绝缘材料在高压电弧环境下稳定性的重要工具。通过严格遵循国家标准和国际测试规范，该仪器能够为电机、电器及家用电器等行业提供可靠的材料性能数据。其严谨的试验过程、精确的技术参数以及完善的安全保护设计，使得测试结果具有高度的参考价值。对于从事绝缘材料研发与生产的单位而言，掌握并正确使用该类仪器，是提升产品质量、确保电气安全的关键环节。

​
