电源芯片结构和技术解析

电源芯片的核心结构

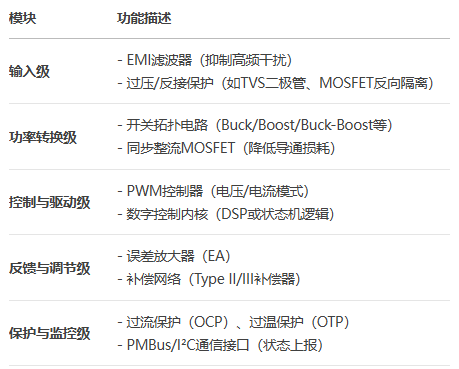

1. 功能模块划分

现代电源芯片通常采用多级集成架构,核心模块包括:

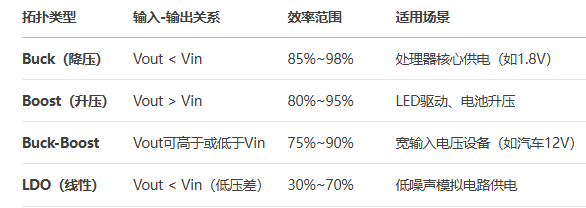

2. 典型拓扑结构对比

关键技术解析

1. 高频开关技术

目标:提升功率密度,减小被动元件体积。

技术方案:

-GaN/SiC器件:

GaN HEMT开关频率可达10MHz(如TI LMG3422),效率>95%。

SiC MOSFET耐压达1700V(如Wolfspeed C3M),适合车载OBC。

-零电压开关(ZVS):

通过谐振电路实现开关管零电压导通,降低开关损耗(效率提升3%~5%)。

2. 数字控制技术

核心优势:灵活配置参数,支持自适应算法。

实现方式:

-数字PID控制:动态调整补偿参数(如TI Fusion Digital Power™)。

-AI预测控制:通过机器学习优化瞬态响应(如ADI Power by Linear®系列)。

3. 高精度反馈技术

电压基准:

带隙基准(Bandgap)温漂<10ppm/°C(如MAX6126)。

斩波稳零放大器(Chopper Amplifier)失调电压<1μV。

电流检测:

低边检测:外置采样电阻(成本低,精度±2%)。

高边检测:集成电流镜(如Infineon TLE2426,精度±0.5%)。

4. 热管理与封装技术

3D封装:

硅穿孔(TSV)技术将控制芯片与功率管垂直堆叠(如ST VIPower®)。

热阻降低至0.5°C/W(传统封装约2°C/W)。

散热设计:

铜柱凸点(Cu Pillar)提升散热效率。

智能温控:动态降频或关闭部分通道(如过热时触发OTP)。

5. 低功耗与待机技术

轻载优化:

脉冲跳跃模式(PSM)待机功耗<10μA(如MPS MP2451)。

突发模式(Burst Mode)降低开关频率至kHz级。

能量回收:

反向能量传输(如无线充电芯片的V2L功能)。
